Richtlijnen STEP bestand

  • Teken op schaal 1:1mm
  • Lever geen afwijkende geometrieën aan in een STEP bestand die wij niet kunnen vervaardigen (bijvoorbeeld verspaan en lasbewerkingen)
  • Controleer de maakbaarheid van uw product onder het tabblad zetgegevens
  • Teken tap gaten op de kleinste diameter (tap features mogen niet in de STEP tekening getekend zijn)

Tip! Als u een gravering in een plaatwerkdeel wilt verwerken, moet u een DXF/DWG bestand uploaden met een gele graveerlijn

Voordelen STEP module

  • Uploaden van STEP samenstellingen
  • Makkelijker en efficiënter werken ten opzichte van een DXF/DWG bestand
  • Materiaaldikte en het aantal zettingen wordt door onze software automatisch gedetecteerd. U hoeft enkel alleen nog het gewenste materiaalsoort te kiezen
  • Minder foutgevoelig
  • Snellere verwerkingstijd

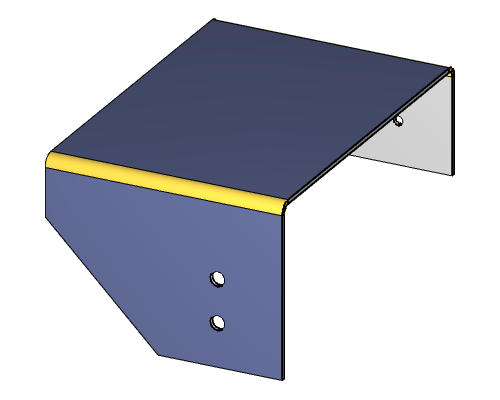

Tip! Download hier ons voorbeeldbestand



Richtlijnen DXF/DWG bestand

  • Teken op schaal 1:1mm
  • Teken een snijcontour in het wit
  • Teken een graveercontour in het geel (Let op dat de minimale afstand tussen twee graveerlijnen, die parallel aan elkaar liggen, minstens 0.2mm bedraagt en de afstand t.o.v. de snijlijnen minimaal 1 mm bedraagt)
    (Let op graveringen zijn een technische en geen esthetische toepassing)
  • Upload een DXF/DWG bestand per plaatwerkartikel
  • Gebruik geen tekenkader
  • Gebruik een zuivere DXF/DWG tekening, dus geen maatlijnen, hartlijnen of zetlijnen in weergeven
  • Teken op de nominale maat om tolerantie te kunnen borgen
  • Voorkom ‘blocks’ (clusters van lijnen) en teken een aaneengesloten zuivere lijn
  • Teken tapgaten op boordiameter
  • Teken soeverein gaten op de kleinste diameter
  • Zichtzijde is bovenzijde/foliezijde

Tip! Download hier ons voorbeeldbestand

Wit
Snijden
Geel
Graveren

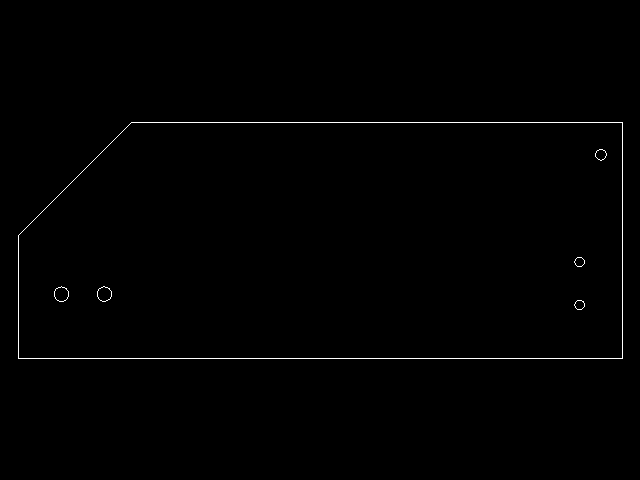

Voorbeeld: Zuivere DXF/DWG

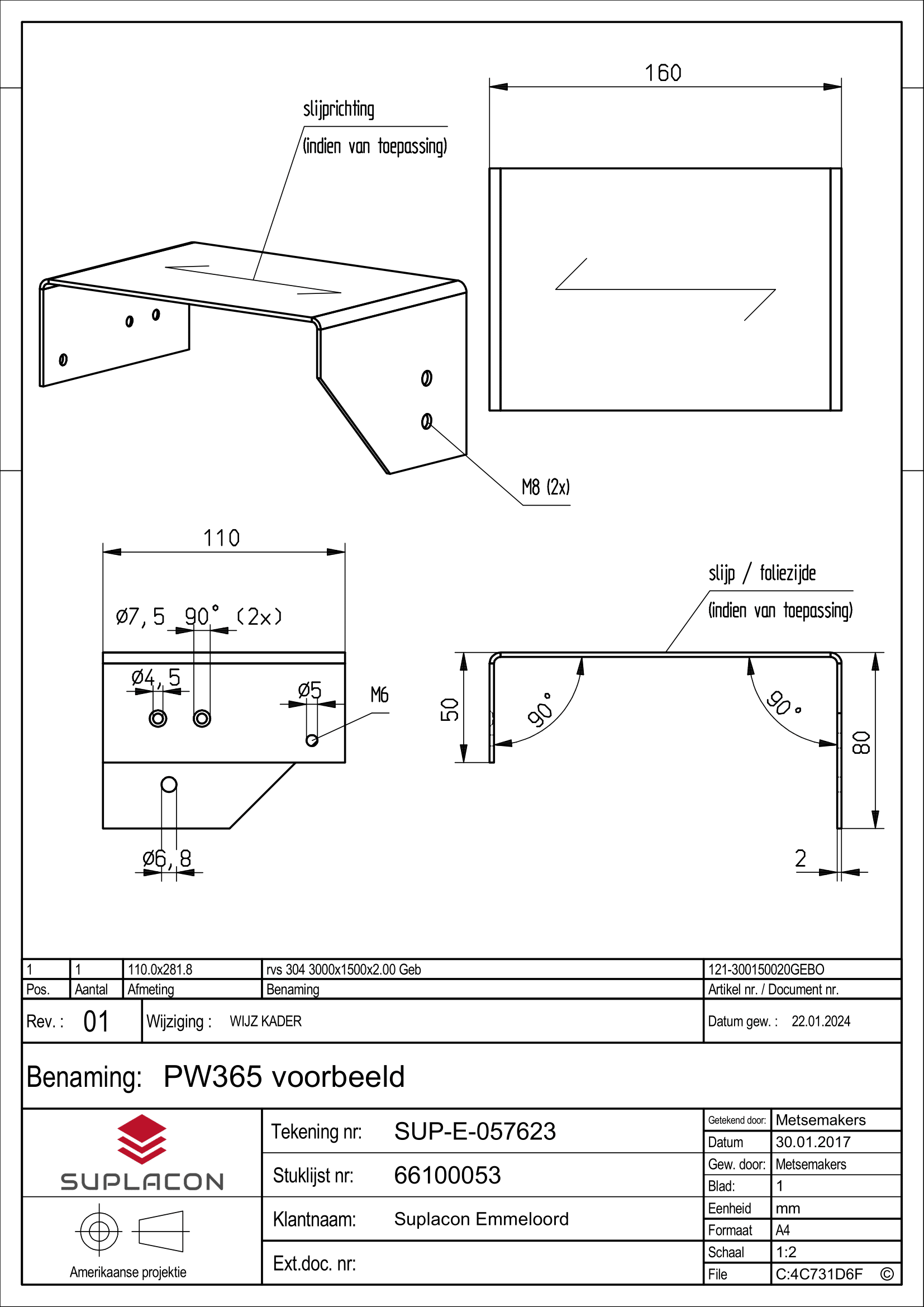

Richtlijnen PDF/werktekening

Als u een bestand uploadt kunt u ervoor kiezen om het artikel te laten zetten. Om deze reden verzoeken wij u om een werktekening te koppelen in PDF formaat met het betreffende bestand. Om u zo goed mogelijk te kunnen helpen in het leveren van een zuivere werktekening, geven wij u de volgende tips:

  • Geef per zetting een maat aan en controleer of de juiste tolerantie voldoet
  • Zorg ervoor dat de maatvoering volledig is (plaatdikte, breedte, hoogte en buighoek)
  • Geef duidelijk aan wat de voor-, achter- en zijaanzicht is
  • Indien het een geslepen plaat is, kunt u op de tekening verduidelijken wat de slijprichting moet zijn
  • Geef per tapgat het type draad aan
  • Geef bij soevereinen per gat de diepte en diameter aan
  • Artikelen welke gespiegeld zijn van elkaar, dienen als los artikel te worden geüpload.

Tip! Download hier ons voorbeeldbestand
